Voici deux méthodes pour trouver précisément l’axe polaire de rotation de la Terre :
- Avec l’aide d’un logiciel et une caméra CCD
- La méthode par rapprochement d’étoiles (stars hopping)
1- Avec l’aide d’un logiciel et une caméra CCD
Pour un investissement d’environ 400 $ canadien, il est possible d’aligner la monture sur le Pôle Nord Céleste (PNC) ou l’axe polaire de rotation de la Terrre avec une précision allant jusqu’à 30 secondes d’arc (30″ d’arc). Elle demande d’utiliser une monture équatoriale allemande. On utilise le logiciel PoleMaster avec la caméra CCD qui lui est dédiée. Cette précision permettra d’effectuer des temps de pose de 10 minutes et plus par photo. Avec l’habitude, on pourra réaliser l’alignement polaire dans un temps de seulement 2-3 minutes après le démarrage du logiciel. C’est la méthode révolutionnaire pour aligner la monture sur l’axe de rotation de la Terre en un temps record !
Cliquer sur ce lien pour consulter le guide d’utilisation.
2- La méthode par rapprochement d’étoiles (star hopping)
La méthode par rapprochement d’étoiles (en anglais stars hopping) pour trouver le Pôle Nord céleste (PNC) n’exige aucun investissement monétaire. Elle est valable autant pour les montures équatoriales allemandes que pour les montures azimutales munies d’une table équatoriale.
Cette méthode utilise la même démarche que le logiciel PoleMaster ci-dessus. Elle utilise aussi des étoiles guides près du PNC pour le localiser. Cependant, elle demande plus de dextérité de la part de l’utilisateur puisqu’il n’y a aucune assistance logicielle pour trouver le PNC.
Considérant que les étoiles tournent autour de l’axe de rotation (PNC) de la Terre en 24 heures, je vous conseille d’utiliser votre tablette ou cellulaire et de désactiver la fonction rotation d’écran (1). Avec ces appareils, vous n’avez qu’à afficher la présente page Web. Ainsi, lors de la recherche des étoiles guides, il faudra tourner les images présentées ci-dessous (tourner votre tablette ou cellulaire) pour correspondre à la vue actuelle. Cette façon de procéder améliorera grandement la recherche des étoiles près du PNC. Ainsi, à la place d’une assistance logicielle pour trouver le PNC, vous aurez une aide visuelle provenant de votre tablette ou cellulaire pour le localiser.
Comme on peut le voir, visuellement l’axe polaire de rotation de la Terre ou PNC pointe vers la casserole de la Petite Ourse. À partir de l’étoile Polaire, on peut tracer une ligne droite vers l’étoile du bout de la casserole de la Petite Ourse (voir la ligne rouge). Amener le chercheur du télescope dans cette direction (en utilisant les boutons d’azimut et de latitude de la monture), juste à côté de l’étoile polaire.

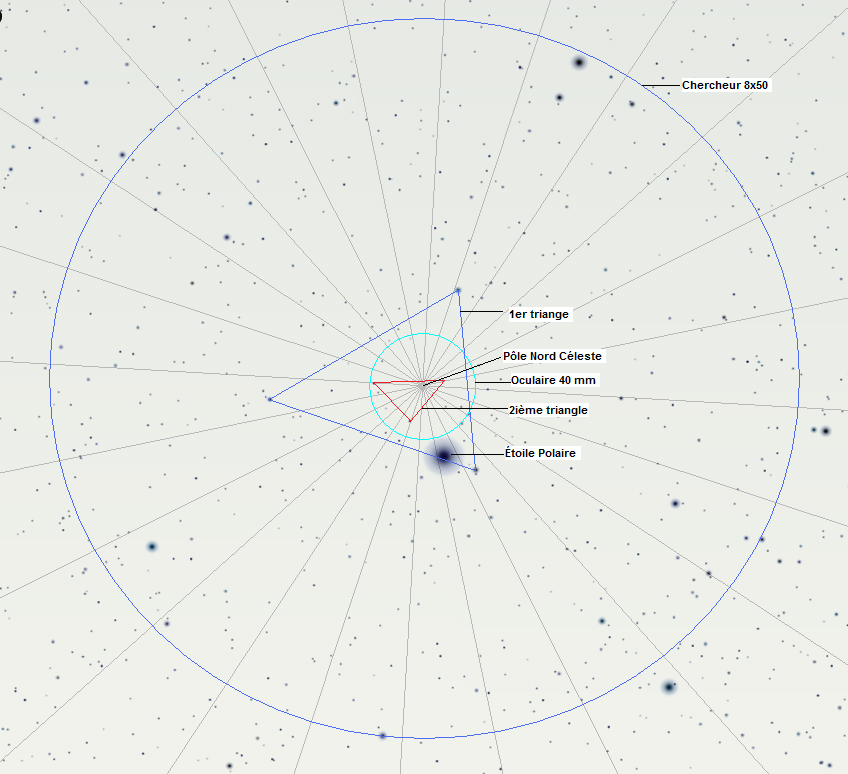

En utilisant le chercheur du télescope, rechercher les 3 étoiles guides reliées par le triangle rouge ci-dessus.
- L’image que l’on voit ci-dessus est telle que vue dans le chercheur (image inversée Nord-Sud et Est-Ouest). Tourner l’image pour correspondre à la vue actuelle.
- Attention l’image au chercheur étant inversée, le PNC apparaît opposé à l’étoile de la Petite Ourse.
- En partant de l’étoile brillante près de l’étoile Polaire, relier les trois étoiles brillantes du 1er triangle en bleu. Ce premier repérage aidera à trouver les 3 étoiles guides du triangle rouge.
- Rechercher les 3 étoiles guides brillantes qui sont reliées par le triangle rouge dans l’image ci-dessus.
- Toujours en utilisant les boutons d’azimut et de latitude de la monture, positionner le réticule (le X) du chercheur vers le Pôle Nord Céleste tel que présenté par l’image ci-dessus.
- Mettre un oculaire ou installer votre caméra CCD offrant un champ de vison d’au moins 35′ d’arc. Pour connaître le champ de vision de votre oculaire ou caméra CCD (ou autres appareils photo numériques), cliquez sur ce lien. L’image présentée ci-dessus est avec un oculaire de 40 mm.
- L’image que l’on voit ci-dessus est telle que vue à l’oculaire à travers le télescope Edge HD 800 en passant par le renvoi coudé (image inversée Est-Ouest).
- Tourner l’image pour correspondre à la vue actuelle. Trouver les 3 étoiles brillantes près de l’étoile Polaire (voir en rouge). Note : Attention l’étoile Polaire tourne autour du PNC en 24 heures de sorte que sa position varie continuellement.
- À l’intérieur du triangle formé par les 3 étoiles, trouver l’étoile qui est au double de la distance de l’axe de rotation. Centrer l’axe de rotation (le point rouge imaginaire) au centre de la vue de l’oculaire 40 mm. Ce premier positionnement permettra de pointer précisément sur le l’axe polaire de rotation dans l’étape suivante ci-dessous.

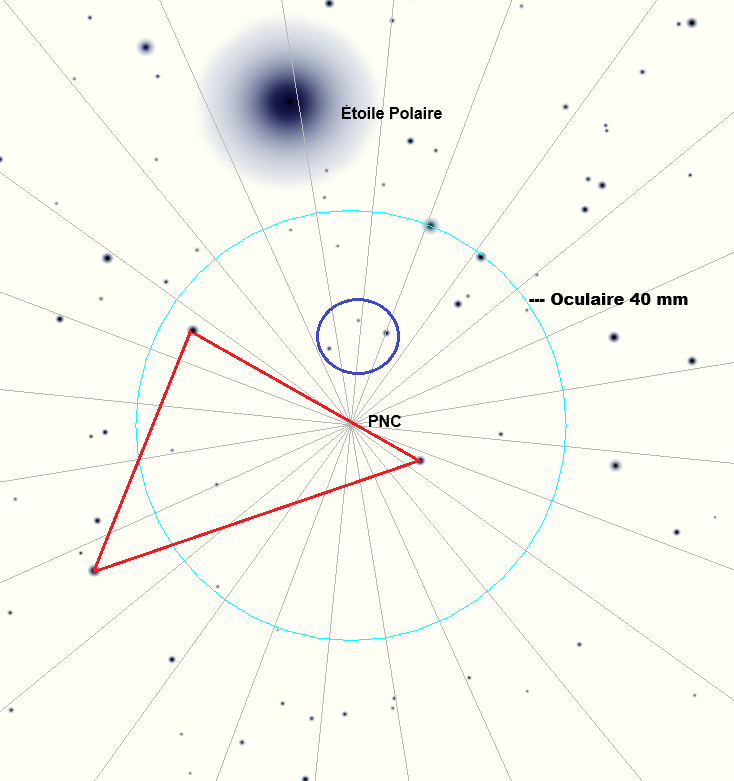

L’axe polaire de rotation pour les années 2025 et 2026
Dû au mouvement de précession des équinoxes, l’axe de rotation de la Terre (ou Pôle Nord Céleste) se déplace lentement avec le temps de 50,29″ d’arc par an. Actuellement, ce déplacement amène un rapprochement vers l’étoile Polaire. Voici donc sa position pour les années 2025 et 2026 :
L’image que l’on voit ci-dessus est telle que vue à l’oculaire de 40 mm à travers le télescope Edge HD 800 en passant par le renvoi coudé (image inversée Est-Ouest). Tourner l’image pour correspondre à la vue actuelle.
Avec les boutons d’azimut et de latitude de la monture, déplacer la monture dans cette direction. Pour plus de précision, vous pouvez vous aider d’un oculaire réticulé illuminé. Centrer le réticule sur la ligne rouge imaginaire du triangle rouge, juste en dessous des trois étoiles de référence dans le cercle bleu ci-dessus.
Vous obtiendrez ainsi une précision d’alignement très proche de 1′ d’arc du PNC et même un peut moins selon votre habilité, ce qui vous permettra d’effectuer des temps de pose allant jusqu’à 10 minutes par photo et même un peut plus avec un autoguidage en parallèle.
Si vous utilisez une caméra CCD pour centrer le PNC, vous pouvez afficher un réticule dans votre logiciel d’imagerie préférée comme dans l’exemple suivant :
Avec la caméra CCD, utiliser l’image suivante comme référence :
L’image de référence que l’on voit ci-dessus est telle que vue avec une caméra CCD à travers le télescope Edge HD 800 (sans renvoi coudé). L’image est inversée Est-Ouest et Nord-Sud. Tourner l’image pour correspondre à la vue actuelle. Attention, le champ de vision varie selon votre équipement.
(1) Rotation d’écran

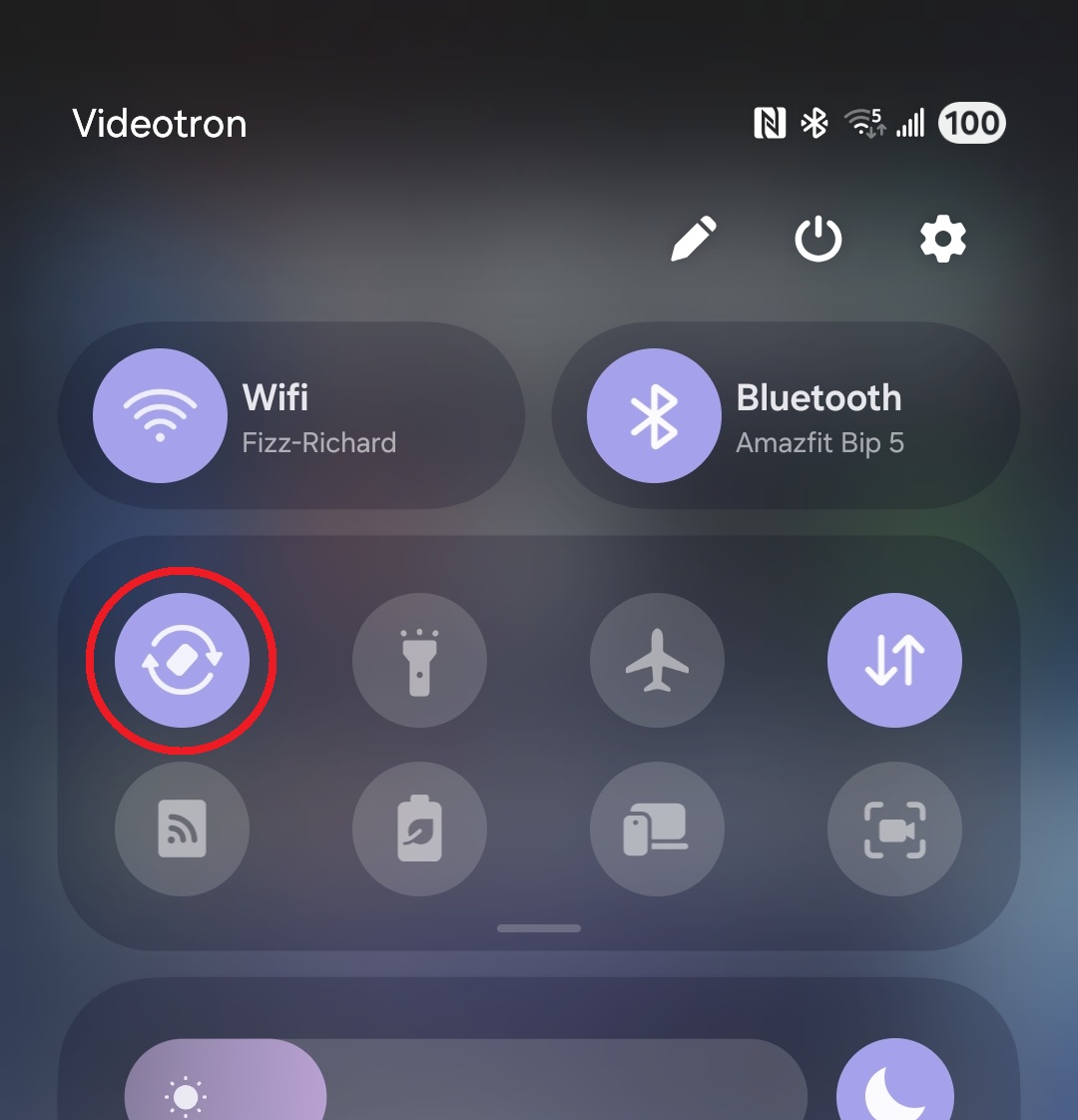

Au besoin, pour empêcher la rotation d’écran sur votre tablette ou cellulaire, à partir du haut de l’écran à droite, descendre votre doigt vers le bas, appuyer sur l’icône suivant qui est encerclé en rouge :
Certains appareils plus anciens demandent de balayer l’écran à partir du bas. Si ces deux méthodes ne fonctionnent pas avec votre appareil, faire une recherche Google :
Comment activer et désactiver la rotation automatique de l’écran de mon « Nom du modèle de tablette ou cellulaire ».
Si vous n’avez pas un réseau Internet à votre site d’observation, utiliser les données mobiles de votre cellulaire (Paramètres | Connexions | Utilisation des données | Données mobiles).
Pour utiliser votre tablette, activez un Point d’accès mobile sur votre cellulaire (Paramètres | Connexions | Point d’accès mobile et modem | Point d’accès mobile). Ensuite, sur votre tablette, connectez-vous à ce réseau Internet mobile de votre cellulaire.
Si c’est trop compliqué pour vous, imprimer les images présentées ci-dessus et les amener à votre site d’observation. Sur votre ordinateur personnel ou autres appareils, avec le bouton droit de la souris (avec votre doigt sur l’image), sélectionnez Copier l’image. Vous n’aurez qu’à coller l’image dans votre traitement de texte favori et ensuite l’imprimer. Répéter ce processus pour chaque image que vous voulez amener à votre site d’observation. Pour protéger de l’humidité les images imprimées sur papier, insérez-les dans une enveloppe en plastique transparent.
Si vous n’avez pas d’imprimante, demandez à un ami qui en a une de les imprimer pour vous.
Richard Beauregard
Le Ciel Astro – CCD
Révisé le 2025/08/27
